1280x1024/640x512 Ağ ve Dijital Çift Çıkış SWIR Kamera Modülü
Spesifikasyon
Model | SG - SWZ12nd2 - 17510 | SG - SWZ06nd2 - 17510 | |
Sensör | Görüntü sensörü | 1/2 ″ Sony Ingaas Global Deklanşör Swir Sensörü IMX990 | 1/4 ″ Sony Ingaas Global Deklanşör Swir Sensörü IMX991 |
| Etkili pikseller | Yaklaşık. 1.34MP | Yaklaşık. 0.34MP | |
| Piksel boyutu | 5μm | ||
Lens | Yanıt dalga boyu | 1000 ~ 1700nm | |
| ICR | Destek 2 Mod: Geniş Bant: 1000 ~ 1700nmnarrow Band: 1450 ~ 1700nm | ||
| Odak uzunluğu | 17mm ~ 510mm, 30x optik zoom | ||
| Açıklık | F2.8 ~ F5.5 | ||
| Görüş alanı | H: 21.3 ° ~ 0.71 °, V: 17.1 ° ~ 0.57 °, D: 27.1 ° ~ 0.92 ° | H: 11.6 ° ~ 0.37 °, V: 9.3 ° ~ 0.3 °, D: 14.8 ° ~ 0.47 ° | |
| Yakın odak mesafesi | 1m ~ 10m (geniş ~ tele) | ||
| Zoom hızı | Yaklaşık. 7S (optik geniş ~ tele) | ||
Video | Sıkıştırma | H.265/h.264/h.264h/mjpeg | |
| Çözünürlük | 25/30/50/60fps@1280 × 1024 | 25/30/50/60fps@640 × 512 | |
| Video bit hızı | 32kbps ~ 16Mbps | ||
| Ses | AAC / MP2L2 | ||
| LVDS Videosu | 25/30/50/60fps@2mp (1920 × 1080) | ||
Ağ | Depolamak | TF kartı (256 GB), FTP, NAS | |
| Ağ protokolü | ONVIF, HTTP, HTTPS, IPv4, IPv6, RTSP, DDNS, RTP, TCP, UDP | ||
| Çok noktaya yayın | Destek | ||
| Ürün Yazılımı Yükseltmesi (LVD) | Ürün yazılımını sadece ağ bağlantı noktası üzerinden yükseltebilir | ||
| Genel Etkinlikler | Hareket, kurcalama, SD kart, ağ | ||
| İvs | Tripwire, çapraz çit algılama, izinsiz giriş, terk edilmiş nesne, hızlı - hareket, park tespiti, kalabalık toplama tahmini, eksik nesne, loitering algılama. | ||
| Gürültü azaltma | 2D/3D | ||
| Maruz kalma modu | Manuel, otomatik, diyafram önceliği, deklanşör önceliği | ||
| Maruz kalma tazminatı | Destek | ||
| Deklanşör hızı | 1/1 ~ 1/30000S | ||
| Odak modu | Otomatik/Manuel/Yarı Otomatik | ||
| Elektronik defos | Destek | ||
| Isı pus azaltma | Destek | ||
| Ters çevirme | Destek | ||
| EIS | Destek | ||
| Dijital zoom | 16x | ||
| Dış kontrol | TTL | ||
| Arayüz | 4pin Ethernet bağlantı noktası, 6pin seri ve güç bağlantı noktası, 5pin ses bağlantı noktası.30pin Lvds | ||
| İletişim protokolü | Sony Visca, Pleco D/P | ||
| Çalışma koşulları | - 30 ~+60 ° C/%20 ~%80 RH | ||
| Depolama koşulları | - 40 ~+70 ° C/%20 ~%95 RH | ||
| Güç kaynağı | DC 12V | ||
| Güç Tüketimi (TBD) | AVG: 6W; Max: 11W | ||

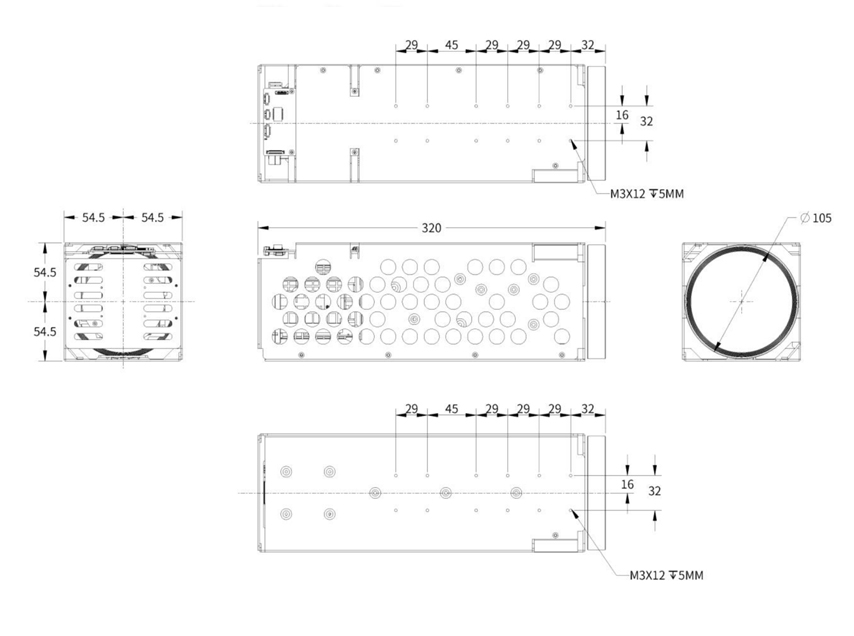

| Boyutlar (l*w*h) | Yaklaşık. 320mm*109mm*109mm | ||
| Ağırlık | 3.1kg | ||
Ağ arayüzü
| Tip | Pin numarası | Pin adı | Tanım |
| J2_4pin Ethernet arayüzü | 1 | Ethrx - | Uyarlanabilir Ethernet bağlantı noktası, İnternet RX - |
| 2 | Ethrx+ | Uyarlanabilir Ethernet bağlantı noktası, İnternet RX+ | |
| 3 | ETHTX - | Uyarlanabilir Ethernet bağlantı noktası, İnternet TX - | |
| 4 | Ettx+ | Uyarlanabilir Ethernet Portu, İnternet TX+ | |
| J3_6pin Power & Uart Arayüzü | 1 | DC_IN | DC12V |
| 2 | Gnd | Gnd | |
| 3 | RXD1 | TTL Seviye 3.3V, Pelco Protokolü | |
| 4 | TXD1 | TTL Seviye 3.3V, Pelco Protokolü | |
| 5 | RXD0 | TTL Seviye 3.3V, Visca Protokolü | |
| 6 | TXD0 | TTL Seviye 3.3V, Visca Protokolü | |
| J1_5pin ses arayüzü | 1 | Audio_out | Ses Çıkışı (Line Out) |
| 2 | Gnd | Gnd | |
| 3 | Audio_in | Sesli (satırda) | |
| 4 | Gnd | Gnd | |
| 5 | NC | NC |
LVD arayüzü
| Liman | Sayı | Pin adı | Tanım |
| J4_30PIN LVDS Arayüzü (Sony 30pin dijital arayüzüne benzer) | 1 | NC | NC |
| 2 | NC | ||
| 3 | NC | ||
| 4 | NC | ||
| 5 | NC | ||
| 6 | NC | ||
| 7 | NC | ||
| 8 | NC | ||
| 9 | Gnd | Gnd | |
| 10 | Gnd | ||
| 11 | Gnd | ||
| 12 | Gnd | ||
| 13 | DC | DC Çıkışı (DC+7V ~+12V) | |
| 14 | DC | ||
| 15 | DC | ||
| 16 | DC | ||
| 17 | DC | ||
| 18 | Uart1_tx | TTL Seviye 3.3V, VISCA protokolü, J3_6PIN bağlantı noktasında TXD0 ile aynı. Ancak aynı anda bağlanamaz. | |
| 19 | Uart1_rx | TTL Seviye 3.3V, Visca Protokolü, J3_6PIN bağlantı noktasında RXD0 ile aynı. Ancak aynı anda bağlanamaz. | |
| 20 | Gnd | Gnd | |
| 21 | Txout0 - | ||
| 22 | Txout0+ | ||
| 23 | Txout1 - | ||
| 24 | Txout1+ | ||
| 25 | Txout2 - | ||
| 26 | Txout2+ | ||
| 27 | Txoutclk - | ||
| 28 | Txoutclk+ | ||
| 29 | Txout3 - | ||
| 30 | Txout3+ |
