12UM 640X512 USB Çıkışı Kompakt Boyut Termal Modül
|
Model numarası |
Sg - htm06u2 - t9 |
Sg - htm06u2 - t15 |
Sg - htm06u2 - t19 |
Sg - htm06u2 - t25 |
|
Termal modül |
||||
|
Görüntü sensörü |
Vox soğutulmamış odak düzlemi dizileri |
|||
|
Maks. Çözünürlük |
640 × 512 |
|||
|
Kare oranı |
Ayarlanabilir, 6Hz ila 30Hz |
|||
|
Piksel aralığı |
12μm |
|||
|
Yanıt dalga bandı |
8μm ila 14μm |
|||
|
Netd |
≤ 40mk (@ 25 ° C), f# = 1.0 |
|||
|
Lens (odak uzunluğu) |
9.1mm |
15 mm |
19 mm |
25 mm |
|
F Sayı |
F1.0 |
F1.0 |
F1.0 |
F1.0 |
|
IFOV |
1.3mrad |
0.8mrad |
0.6mrad |
0.48mrad |
|
Görüş alanı (h × v) |
48.3 ° × 38.6 ° |
29.3 ° × 23.4 ° |
22.8 ° × 18.4 ° |
17.46 ° × 14.01 ° |
|
Min. Odaklanma mesafesi |
2m |
5m |
7m |
8m |
|
Sıcaklık ölçümü |
||||
|
Sıcaklık aralığı |
- 20 ° C ~+150 ° C & 100 ° C ~ 550 ° C |
|||
|
Sıcaklık doğruluğu |
25 ° C ortam sıcaklığında maks (± 2 ° C, ±%2) ve 0 ° C'nin üzerinde nesne sıcaklığı |
|||
|
Sıcaklık mesafesi (0.65 × 0.65m'ye göre) |
10m (en uzak) |
15m (en uzak) |
20m (en uzak) |
25m (en uzak) |
|
Termografi kuralı |
3 Sıcaklık Ölçüm Kuralı Türü, 21 Kural (10 puan, 10 bölge ve 1 satır) |
|||
|
Veri Çıkışı |
16bit sıcaklık verileri |
|||
|
Resim ekranı |
||||
|
Kontrast ayarı |
Evet |
|||
|
Parlaklık ayarı |
Evet |
|||
|
Paletler |
15 palet renk ayarlanabilir, varsayılan beyaz sıcak |
|||
|
FFC (Düz Alan Düzeltme) Modu |
Otomatik, manuel, harici düzeltme |
|||
|
DDE |
Evet |
|||
|
Genel |
||||
|
Donanım arayüzü |
USB2.0 FPC |
|||
|
Güç |
DC 5V ±% 5 |
|||
|
Güç tüketimi |
≤0.55w |
≤0.55w |
≤0.55w |
≤0.65w |
|
Titreşim ve Şok |
Titreşim: sinüzoidal titreşim, 20 m/s ², 3 - eksen Şok: Yarı Sinüs Dalgası, 30 g/11 ms, 3 - Eksen 6 - Yol |
|||
|

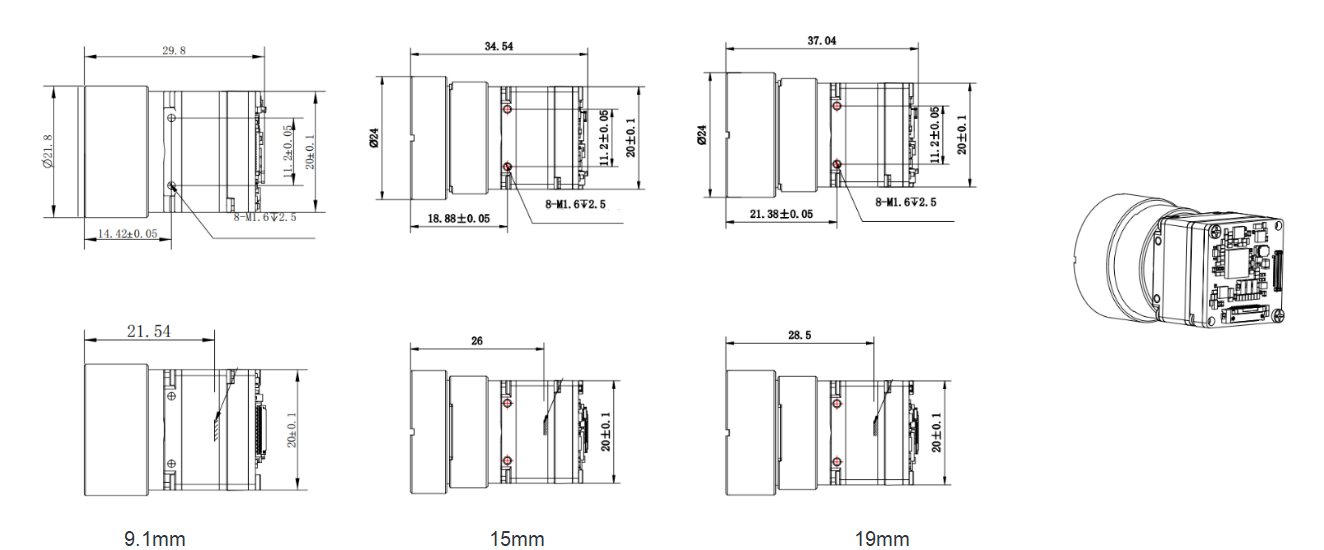

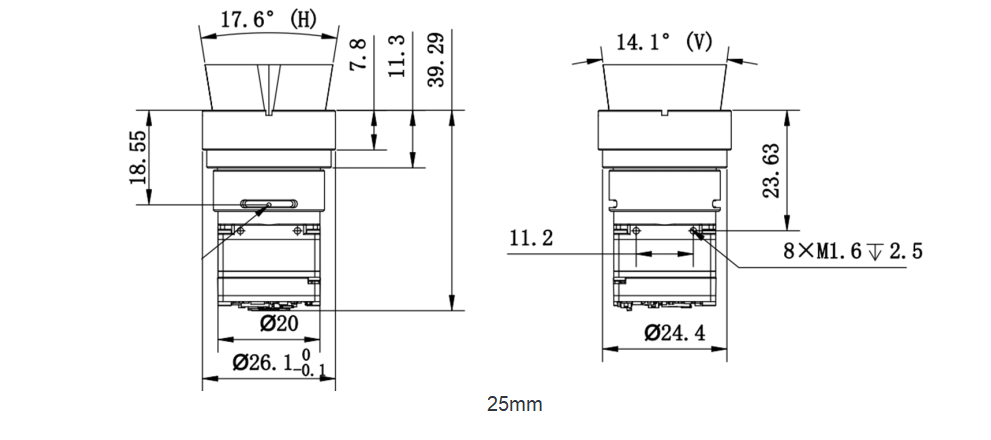

Boyut (mm) |
29.8*20*20mm |
34.54*20*20mm |
37.04*20*20mm |
39.29*20*20mm |
|
Ağırlık |
≤22g |
≤28g |
≤32g |
≤33g |
|
Çalışma sıcaklığı |
- 40 ° C ~ 70 ° C |
|||
