12um 384x288 usb çıkışı kompakt boyut termal modülü
|
Model numarası |
Sg - htm03u2 - t9 |
Sg - htm03u2 - t15 |
|
Termal modül |
||
|
Görüntü sensörü |
Vox soğutulmamış odak düzlemi dizileri |
|
|
Maks. Çözünürlük |
384 × 288 |
|
|
Kare oranı |
Ayarlanabilir, 6Hz ila 50Hz |
|
|
Piksel aralığı |
12μm |
|
|
Yanıt dalga bandı |
8μm ila 14μm |
|
|
Netd |
≤ 40mk (@ 25 ° C), f# = 1.0 |
|
|
Lens (odak uzunluğu) |
9.7mm |
15.4mm |
|
F Sayı |
F1.0 |
F1.0 |
|
IFOV |
1.2mrad |
0.8mrad |
|
Görüş alanı (h × v) |
26.46 ° × 19.81 ° |
17 ° × 12.8 ° |
|
Min. Odaklanma mesafesi |
2m |
5m |
|
Sıcaklık ölçümü |
||
|
Sıcaklık aralığı |
- 20 ° C ~+150 ° C & 100 ° C ~ 550 ° C |
|
|
Sıcaklık doğruluğu |
25 ° C ortam sıcaklığında maks (± 2 ° C, ±%2) ve 0 ° C'nin üzerinde nesne sıcaklığı |
|
|
Sıcaklık mesafesi (0.65 × 0.65m'ye göre) |
10m (en uzak) |
15m (en uzak) |
|
Termografi kuralı |
3 Sıcaklık Ölçüm Kuralı Türü, 21 Kural (10 puan, 10 bölge ve 1 satır) |
|
|
Veri Çıkışı |
16bit sıcaklık verileri |
|
|
Resim ekranı |
||
|
Kontrast ayarı |
Evet |
|
|
Parlaklık ayarı |
Evet |
|
|
Paletler |
15 palet renk ayarlanabilir, varsayılan beyaz sıcak |
|
|
FFC (Düz Alan Düzeltme) Modu |
Otomatik, manuel, harici düzeltme |
|
|
DDE |
Evet |
|
|
Genel |
||
|
Donanım arayüzü |
USB2.0 FPC |
|
|
Güç |
DC 5V ±% 5 |
|
|
Güç tüketimi |
≤0.55w |
|
|
Titreşim ve Şok |
Titreşim: sinüzoidal titreşim, 20 m/s ², 3 - eksen Şok: Yarı Sinüs Dalgası, 30 g/11 ms, 3 - Eksen 6 - Yol |
|
|

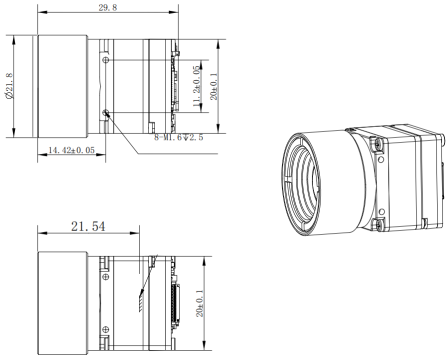

Boyut |
29.8mm*20mm*20mm |
29.8mm*20mm*20mm |
|
Ağırlık |
≤22g |
≤22g |
|
Çalışma sıcaklığı |
- 40 ° C ~ 70 ° C |
|
