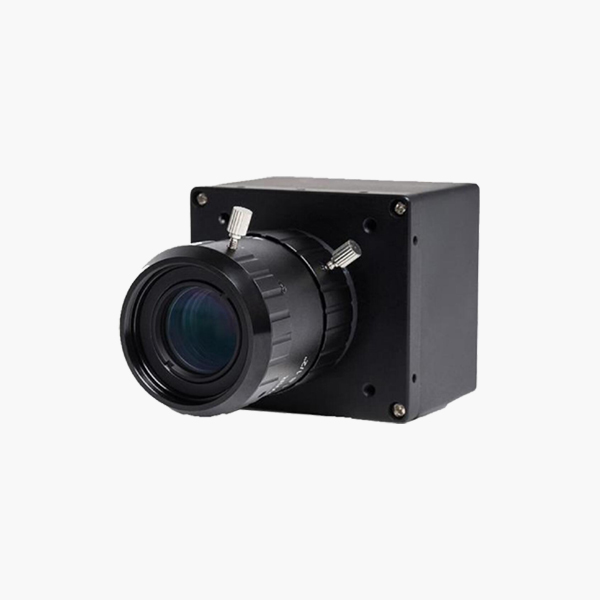

1280x1024 (640x480) Ağ ve SDI Daul Çıkış SWIR Kamera Modülü C - Montaj
Ağ arayüzü
Model | SG - SWC12N2 | SG - SWC06N2 | ||
Sensör | Görüntü sensörü | 1/2 ″ Sony Ingaas Global Deklanşör Swir Sensörü (IMX990) | 1/4 ″ Sony Ingaas Global Deklanşör Swir Sensörü (IMX991) | |
| Etkili pikseller | Yaklaşık. 1.34MP | Yaklaşık. 0.34MP | ||
| Piksel boyutu | 5μm | 5μm | ||
| Yanıt dalga boyu | 400 ~ 1700nm | 400 ~ 1700nm | ||
Lens | Takılmak | C (isteğe bağlı için 25mm, 35mm, 50mm, 100mm) | ||
Video | Sıkıştırma | H.265/h.264/h.264h/mjpeg | ||
| Çözünürlük | Ana akış: 50/60fps@(1280 × 1024, 1280 × 720, 640 × 512) Alt Akış: 50/60fps@(640 × 512, 352 × 240) Alt akış2: 50/60fps@(640 × 512, 352 × 240) | |||
| Kare oranı | 8kbps ~ 16Mbps | |||
| Ses | AAC / MPEG2 - LAME | |||
| SDI videosu | Orijinal: 640x512Stretch: 1080p30, 1080p25, 1080i60, 1080i50, 720p60, 720p50 | Orijinal: 1280x1024Stretch: 1080p30, 1080p25, 1080i60, 1080i50, 720p60, 720p50 | ||
Ağ | Depolama özellikleri | TF kartı, 1 TB'a kadar | ||
| Ağ protokolü | IPv4/IPv6, HTTP, HTTPS, QoS, FTP, SMTP, UPNP, DNS, DDNS, NTP, RTSP, RTP, TCP, UDP, DHCP, PPPOE, 802.1x, IP Filtre | |||
| Birlikte çalışabilirlik | ONVIF Profili S, Açık API, SDK | |||
| Maks. Bağlantı | 20 | |||
İstihbarat | Normal olay | Hareket algılama, ses algılama, IP adresi çatışması, yasadışı erişim, depolama anomalisi | ||
| IVS işlevleri | Akıllı İşlevleri Destekleyin:Tripwire, çapraz çit algılama, saldırı,Loitering Tespit. | |||
| Gürültü azaltma | 2D/3D | |||
| Resim ayarı | Parlaklık, kontrast, keskinlik | |||
| Odak modu | Manuel | |||
| Ters çevirme | Destek | |||
| Arayüz | 4pin Ethernet Port, 6pin Power & Uart Port, SDI (SMA Head) | |||
| Baud oranı | 9600 | |||
| İletişim protokolü | Sony Visca, Pleco D/P | |||
| Çalışma koşulları | - 30 ℃ ~+60 ℃,% 20 ila% 50 rh | |||
| Depolama koşulları | - 40 ℃ ~ +70 ℃,% 20 ila% 50 rh | |||
| Güç kaynağı | DC 12V ±% 10 | |||
| Güç Tüketimi (TBD) | ≤4.5W | |||
| Boyutlar (l*w*h) | 42mm*50mm*55mm | |||
| Ağırlık | 150g | |||
Ağ arayüzü
| Tip | Pin numarası | Pin adı | Tanım |
| J3: 1, 4pin Ethernet arayüzü | 1 | Ethrx - | Uyarlanabilir Ethernet bağlantı noktası, İnternet RX - |
| 2 | Ethrx+ | Uyarlanabilir Ethernet bağlantı noktası, İnternet RX+ | |
| 3 | ETHTX - | Uyarlanabilir Ethernet bağlantı noktası, İnternet TX - | |
| 4 | Ettx+ | Uyarlanabilir Ethernet Portu, İnternet TX+ | |
| J1: 1, 6pin Power & Uart Arayüzü | 1 | DC_IN | DC12V |
| 2 | Gnd | Gnd | |
| 3 | 485+ | Rs485, Pelco Protokolü | |
| 4 | 485 - | Rs485, Pelco Protokolü | |
| 5 | Uart1_rxd | TTL232, 3.3V, Visca Protokolü | |
| 6 | Uart1_txd | TTL232, 3.3V, Visca Protokolü | |
| J2: 1, 4pin usb uart (ayrılmış) | 1 | +VDD | +VDD |
| 2 | DP | DP | |
| 3 | DM | DM | |
| 4 | Gnd | Gnd |
Lens isteğe bağlı
| ||||
| Model | SG - SWL25 | SG - SWL35 | SG - SWL50 | SG - SWL100 |
| Sensör Boyutu | 1 ″ (16.2mm) | 1 ″ (16.2mm) | 25.6mm | 25.6mm |
| Odak uzunluğu | 25 mm | 35 mm | 50 mm | 100 mm |
| Dalga boyu | 700 ~ 1700nm | 700 - 1700nm | 800 ~ 1800nm | 800 ~ 1800nm |
| Takılmak | C - Mount | C - Mount | C - Mount | C - Mount |
| F/# | F1.4 - F22 | F1.4 - F22 | F2.15 - F16 | F2.1 - F22 |
| Odaklanma aralığı | 0.3m ~ ∞ | 0.3m ~ ∞ | 275mm ~ ∞ | 0.4m ~ ∞ |
| FOV (1/2 ”) | 18.32 ° × 14.67 × 11.01 ° | 13.19 ° × 10.55 ° × 7.91 ° | 9.15 ° × 7.32 ° × 5.49 ° | 4.58 ° × 3.64 ° × 2.80 ° |
| BFL (havada) | 20.73mm | 21.49mm | / | 25.485mm |
| Odak | Manuel | Manuel | Manuel | Manuel |
| İris | Manuel | Manuel | Manuel | Manuel |
| Bozulma (1/2 ”) | -0.65%@y=4.0mm | -0.49%@y=4.0mm | -0.05%@y=4mm | 0.018%@y=4mm |
| Filtre dişi | M46 × 0.75 | M46 × 0.75 | M43x0.75 | M52x0.75 |
| Lens Boyutu (W × L) | 57.1 × 67.49mm | 56.2 × 67.2mm | 54.05 × 82.62mm | 69.5 × 141.62mm |
| Ağırlık | <200g | 240g | 250g | 740g |
| İş sıcaklığı. | - 10 ℃ ~+50 ℃ | - 10 ℃～+50 ℃ | - 10 ℃～+50 ℃ | - 10 ℃～+50 ℃ |
